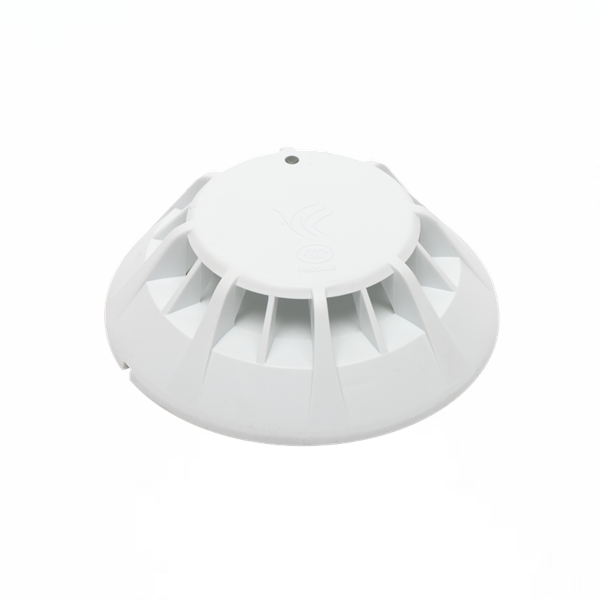

產品介紹

功能特點

內置微處理器，探測器對自身采集到的數據進行存儲和判斷，并具有自診斷功能。

探測器為A2R類，具有差定溫報警功能的感溫探測器。

具有聲報警功能。

采用導光柱，抗靜電能力好。

采用環氧樹脂封裝溫敏電阻，溫度響應速度快。

輸出溫度升降曲線，可以通過控制器查看現場的溫度升幅曲線。

穩定性高，抗灰塵附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強。

抗潮濕能力強，可適應不同氣候環境的要求。

采用SMT表面貼裝工藝。

技術參數列表








內容	技術參數
工作電壓	DC24V（DC19V~DC28V）控制器提供，調制型
工作溫度	-10~+55℃
貯存溫度	-30~+75℃
相對濕度	≤93%（40±2℃）
監視電流	＜250uA        （24V）
報警電流	＜6mA          （24V）
聲壓級	初始聲壓小于45dB，逐漸增大至58dB
確認燈	監視狀態閃亮，報警狀態常亮（紅色）
外形尺寸	Φ100mm×41mm（含底座）
編址方式	使用專用電子編碼器
編址范圍	1-200
保護面積	20-30m2
線制	二總線，無極性
最遠傳輸距離	1500m
執行標準	GB22370-2008《家用火災安全系統》 GB4716-2005《點型感溫火災探測器》







結構特征、安裝與布線




將探測器底座JBF-VB4301B用2只M4的螺釘緊固在預埋盒上。

采用ZR-RVS-2×1.5mm2雙絞線，回路兩總線分別接在端子L1和端子L2上，不分極性。

使用專用電子編碼器對探測器設定地址碼（1-200）。

將探測器嵌入底座，然后按順時針方向擰緊即可。

安裝時宜帶手套操作，以保持探測器外殼清潔

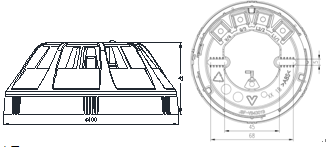

外形結構圖









安裝示意圖









配接底座

JBF4112點型家用感溫火災探測器配接JBF-VB4301B型探測器底座

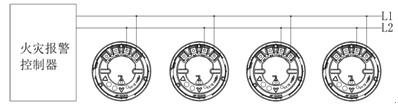

接線示意圖









安裝注意事項

安裝前應使用專用電子編碼器對探測器編碼。

安裝時宜帶手套操作，以保持探測器外殼清潔。

定期進行加煙試驗，建議每半年一次。
