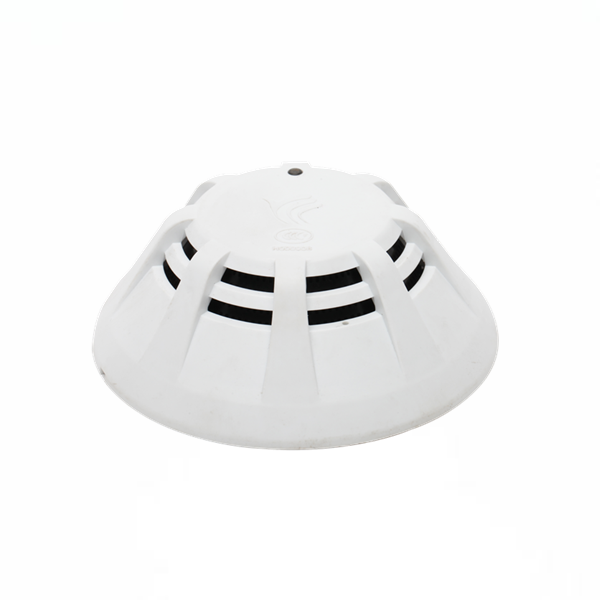

產品介紹

功能特點

適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應。

抗干擾、抗潮濕能力強。

電子編碼方式，可通過專用電子編碼器編址。

二總線，無極性，功耗低，最遠傳輸距離1000m。

具有聲報警功能，在終端電壓VDC≥22V條件下，支持同時報警數量≤32只。

技術參數列表








內容	技術參數
工作電壓	DC24V（DC22V~DC28V）控制器提供，調制型
工作溫度	-10~+55℃
貯存溫度	-30~+75℃
相對濕度	≤93%（40±2℃）
監視電流	＜350uA        （24V）
報警電流	＜6mA          （24V）
聲壓級	初始聲壓小于45dB，逐漸增大至58dB
確認燈	監視狀態閃亮，報警狀態常亮（紅色）
外形尺寸	Φ100mm×46mm（含底座）
編址方式	使用專用電子編碼器
編址范圍	1-200
保護面積	60-80m2
線制	二總線，無極性
最遠傳輸距離	1500m
執行標準	GB22370-2008《家用火災安全系統》 GB4715-2006《點型感煙火災探測器》







結構特征、安裝與布線




將探測器底座JBF-VB4301B用2只M4的螺釘緊固在預埋盒上。

采用ZR-RVS-2×1.5mm2雙絞線，回路兩總線分別接在端子L1和端子L2上，不分極性。

使用專用電子編碼器對探測器設定地址碼（1-200）。

將探測器嵌入底座，然后按順時針方向擰緊即可。

安裝時宜帶手套操作，以保持探測器外殼清潔。

外形結構圖

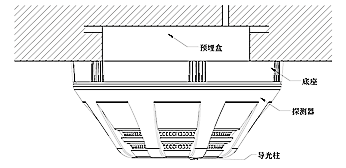

安裝示意圖









配接底座




JBF4102點型家用感煙火災探測器配接JBF-VB4301B型探測器底座。

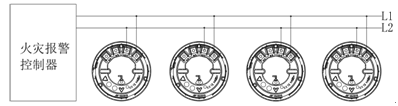

接線示意圖






安裝注意事項

安裝前應使用專用電子編碼器對探測器編碼。

安裝時宜帶手套操作，以保持探測器外殼清潔。

定期進行加煙試驗，建議每半年一次。
