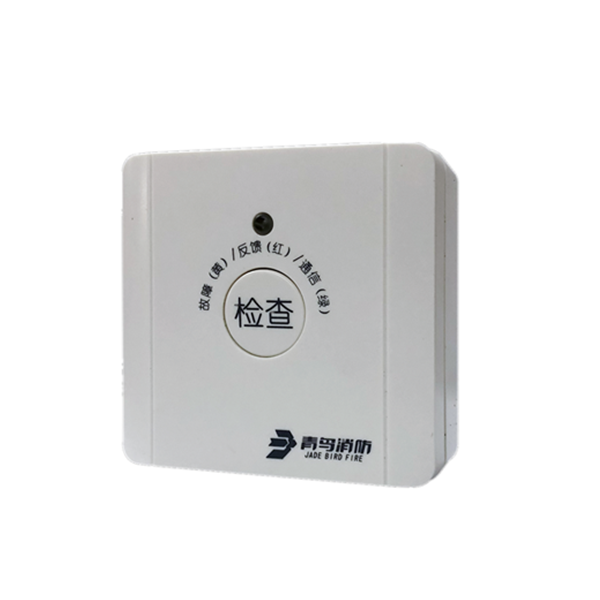

產品介紹

功能特點

內置微處理器。

采用SMT表面貼裝工藝。

采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1000m。

總線應使用雙絞線，導線截面積不小于1.0mm2。

回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。

電子編碼方式，可通過專用電子編碼器編址。

輸入模塊可以安裝到預埋盒內部，節省占用空間，同時也可以支持明裝（無預埋盒）的安裝。

模塊具備狀態監測和故障檢測功能。

技術參數列表







內容	技術參數
工作電壓	≤9±℃69g（不含底座）95g（含底座）




結構特征、安裝與布線

產品同時支持明裝與暗裝兩種安裝方式。

暗裝方式：產品接線完成后放入預埋盒內部，同時用包裝內的安裝螺釘與預埋盒連接。注：產品裝到預埋盒內部時，預埋盒外輪廓最小尺寸為83×83，小于該尺寸的預埋盒不支持暗裝的方式。

明裝方式：若產品需要明裝，則需要另外訂購型號為JBF-VB4502A的明裝底座配合使用，安裝時先將明裝底座敲漏孔敲掉，將回路線穿過敲漏孔，明裝底座與墻體固定后進行產品接線，最后將產品底座與JBF-VB4502A底座連接。

輸入模塊采用RVS2×1.5mm2 雙絞線與火災報警控制器（聯動型）進行連接。

用編碼器對其寫入相應地址碼(1-200)。

外形結構圖

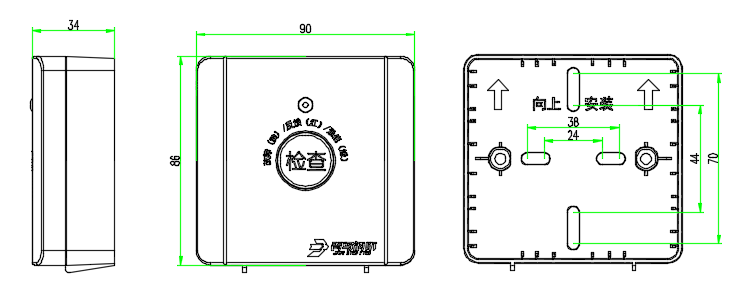

JBF4133外形及安裝尺寸（含明裝底座）

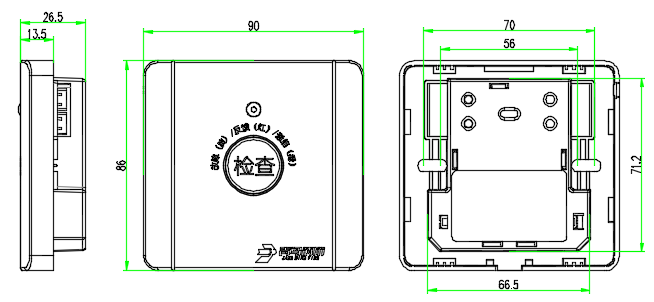

JBF4133外形及安裝尺寸（不含明裝底座）


安裝示意圖

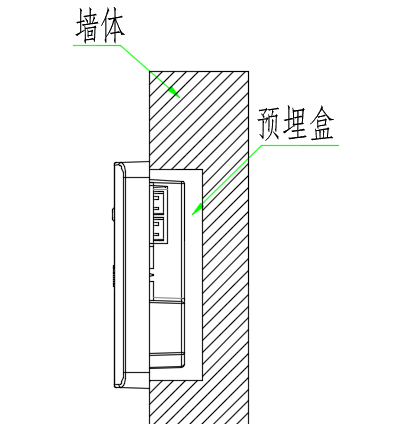

暗裝方式


明裝方式
