產品介紹

功能特點

內置微處理器，性能穩定。

采用SMT表面貼裝工藝，可靠性高，一致性好。

產品采用無線通訊方式，施工現場無需接線。

可與公司生產的JB-QB-JBF5021控制器（以下簡稱控制器）配接，組成報警系統。

操作簡單，用手按下按鍵，即能實現向控制器發送火警信號。

產品使用RF射頻通信技術，功耗低，可視傳輸距離260m。

手動報警開關預埋安裝，節省占用空間，同時也可以支持明裝（無預埋盒）安裝方式。

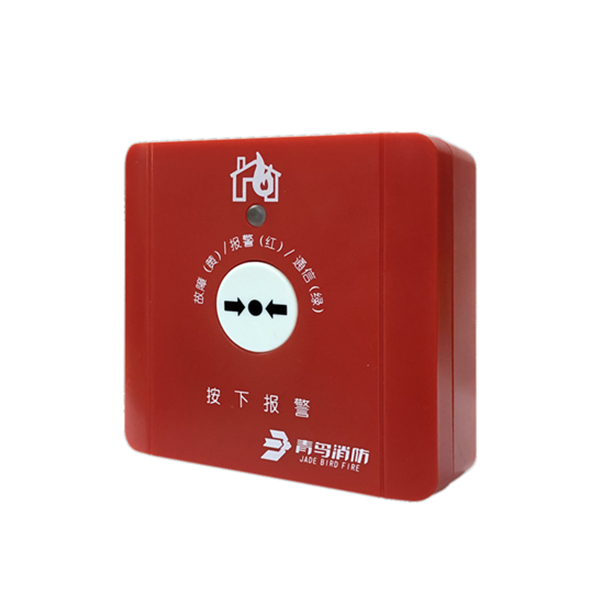

J-SAP-JBF4125R手動報警開關為紅色外觀。

技術參數列表







內容	技術參數
電池型號/工作電壓	≤±℃69g（不含明裝底座）95g（含明裝底座）




結構特征、安裝與布線

產品同時支持明裝與暗裝兩種安裝方式。

暗裝方式：產品放入預埋盒內部，同時用包裝內的安裝螺釘與預埋盒連接。

注：產品裝到預埋盒內部時，預埋盒外輪廓最小尺寸為83×83，小于該尺寸的預埋盒不支持暗裝的方式。

明裝方式：若產品需要明裝，則需要另外訂購型號為JBF-VB4502A（白色）或JBF-VB4502B（紅色）的明裝底座配合使用，先將明裝底座與墻體固定，再將產品底座與明裝底座連接。

外形結構圖

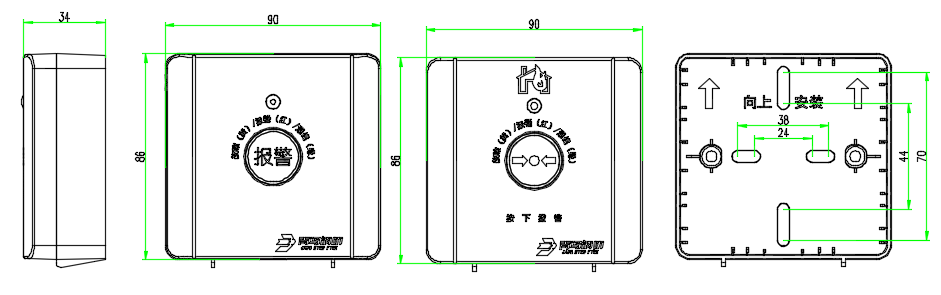

J-SAP-JBF4125R外形及安裝尺寸（含明裝底座）

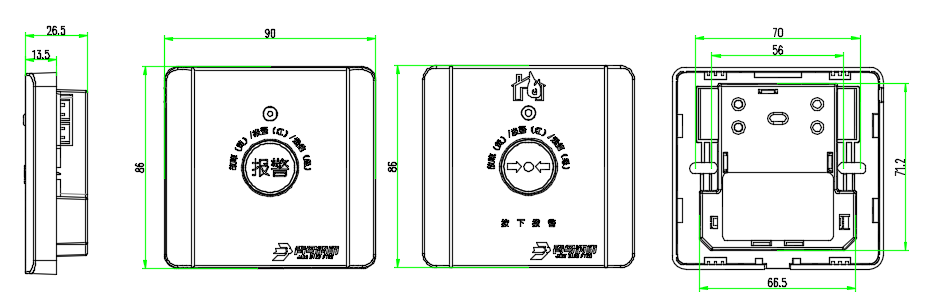

J-SAP-JBF4125R外形及安裝尺寸（不含明裝底座）


安裝示意圖

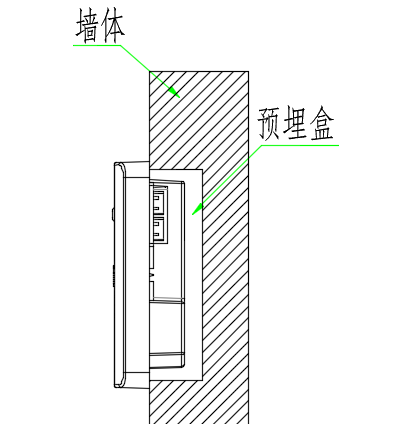

暗裝方式


明裝方式
