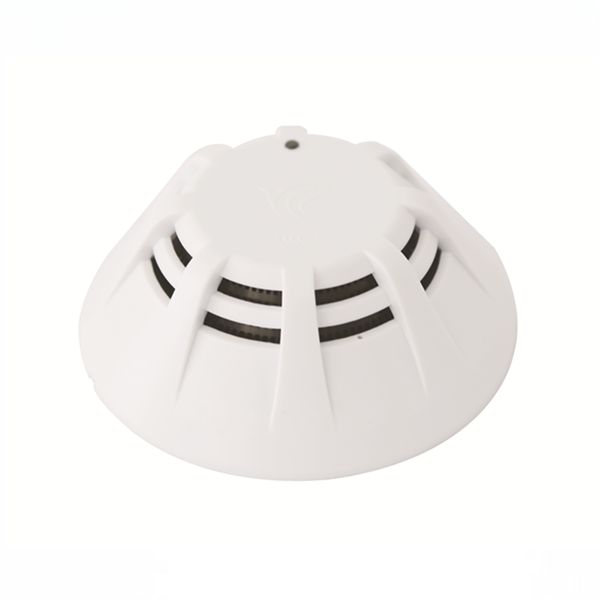

產品介紹

功能特點

內置微處理器，探測器對自身采集到的數據進行存儲和判斷，具有自診斷功能。

污染自動補償，根據自身的污染程度進行自動補償，最大程度減少誤報。

適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應。

抗干擾能力強，抗灰塵附著、抗電磁干擾、抗溫度影響、抗腐蝕、抗外界光線（光源）干擾。

抗濕熱能力強，并有防水處理，可適應不同氣候環境的要求。

采用 SMT 表面貼裝工藝。

技術參數列表








內容	技術參數
工作電壓	DC24V(DC19V-DC28V)控制器提供，調制型
工作溫度	-10…+60℃
貯存溫度	-30…+75℃
相對濕度	≤95%(40±2℃)
監視電流	≤0.3mA（24V）
報警電流	≤1mA（24V）
確 認 燈	監視狀態瞬時微亮，報警常亮（紅色）
外形尺寸	Φ100mm×46mm（含底座）
編碼方式	使用專用電子編碼器
編碼范圍	1-200
保護面積	60-80㎡
線  制	二總線，無極性
最遠傳輸距離	1500m
執行標準	GB4715-2005《點型感煙火災探測器》




結構特征、安裝與布線




將探測器底座JBF-VB4301B用2只M4的螺釘緊固在預埋盒上。

采用ZR-RVS-2×1.5mm2雙絞線，回路兩總線分別接在端子L1和端子L2上，不分極性。

使用專用電子編碼器對探測器設定地址碼（1-200）。

將探測器嵌入底座，然后按順時針方向擰緊即可。

安裝時宜帶手套操作，以保持探測器外殼清潔。

外形結構圖









安裝示意圖









配接底座

JBF4101點型光電感煙火災探測器配接JBF-VB4301B型探測器底座

外形結構圖









接線示意圖









說明

將回路兩總線分別接在端子L1和端子L2上，接線不分極性

安裝注意事項

安裝前應使用專用電子編碼器對探測器編碼。

安裝時宜帶手套操作，以保持探測器外殼清潔。

設備安裝完畢但現場環境惡劣情況下，請勿去掉探測器外的防塵罩。

定期進行加煙試驗，建議每半年一次。
