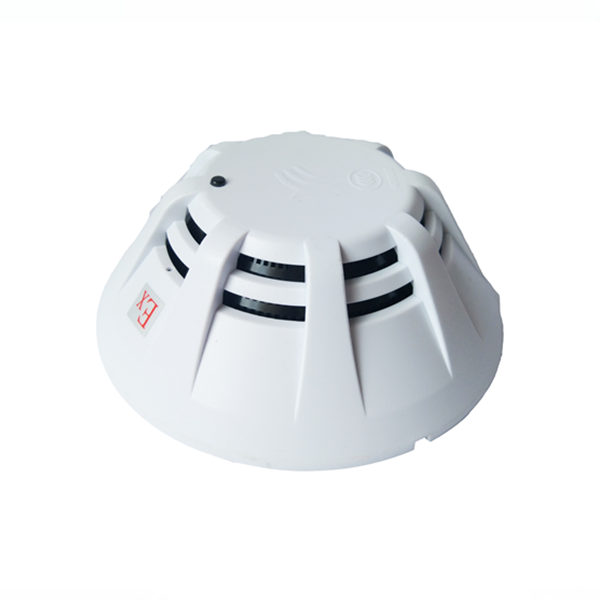

產品介紹

功能特點

內置微處理器，探測器對自身采集到的數據進行存儲、分析和判斷，具有自診斷功能。

靈敏度可調，以實現用戶對工作環境靈敏度的要求。

適用范圍廣，對不同材質燃燒后產生的白煙或黑煙均可響應。

污染自動補償，根據自身的污染程度進行自動補償，最大程度減少誤報。

探測器上電后自動檢測光學迷宮，污染程度超出補償范圍，可自動報出探測器污染故障。

穩定性高，抗灰塵附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強。

抗潮濕能力強，可適應不同氣候環境的要求。

防爆類型為本質安全型。

需配接安全柵，一只防爆安全柵后限帶≤10只防爆感煙探測器。

技術參數列表








內容	技術參數
工作電壓	DC24V(DC19V-DC28V)  控制器提供，調制型（須由安全柵供電）
工作溫度	-10…+55℃
貯存溫度	-30…+75℃
相對濕度	≤95%(40±2℃)
監視電流	≤0.3mA（24V）
報警電流	≤1mA（24V）
確認燈	監視狀態閃亮，報警常亮（紅色）
外形尺寸	Φ100mm×46mm（含底座）
線  制	二總線，無極性
編碼方式	使用專用電子編碼器
編碼范圍	1-200
保護面積	60-80㎡
防爆標志	ExibIICT6Gb
探測器本安 防爆參數	Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH
執行標準	GB4715-2005《點型感煙火災探測器》 GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：設備通用要求》 GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”保護的設備》標準







結構特征、安裝與布線




適用于工業與民用建筑中存在易燃易爆氣體的危險場所（適用于1區、2區）。

安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。

必須配接安全柵，安全柵應安裝在非防爆區域，在使用時應注意接入回路的正負極性。

每只安全柵后所帶防爆型感煙探測器≤10只，每個報警回路使用安全柵的數量不得超過6只。

使用專用電子編碼器對探測器設定地址碼（1-200）。

外形結構圖






安裝示意圖






配接底座

配接JBF-VB4301B型探測器底座。

接線示意圖






說明

安全柵端子1接總線L+、端子2接總線L-，不得接反。

本安系統參數匹配須遵循如下原則：

Uo≤Ui；Io≤Ii；Po≤Pi；Cc≤Co-Ci；Lc≤Lo-Li，

其中：Cc、Lc：安全柵到探測器之間連接電纜（或導線）允許總的最大分布電容和電感；Uo：安全柵的最高輸出電壓；Io：安全柵的最大輸出電流；Po：安全柵的最大輸出功率；Lo：安全柵允許的最大外部電感；Co：安全柵允許的最大外部電容；Ui：探測器的最高輸入電壓；Ii：探測器的最大輸入電流；Pi：探測器的最大輸入功率；Li：探測器的最大內部電感；Ci：探測器的最大內部電容。

符號詳細意義見GB3836.4-2010標準。

安裝注意事項

注意安全柵輸入端信號總線必須區分正負極性，否則不能正常工作。

如每個回路中有多只安全柵時，安全柵必須在輸入端并接，禁止級聯使用。

靜電危險，清潔時須用擰干的濕布擦拭。
