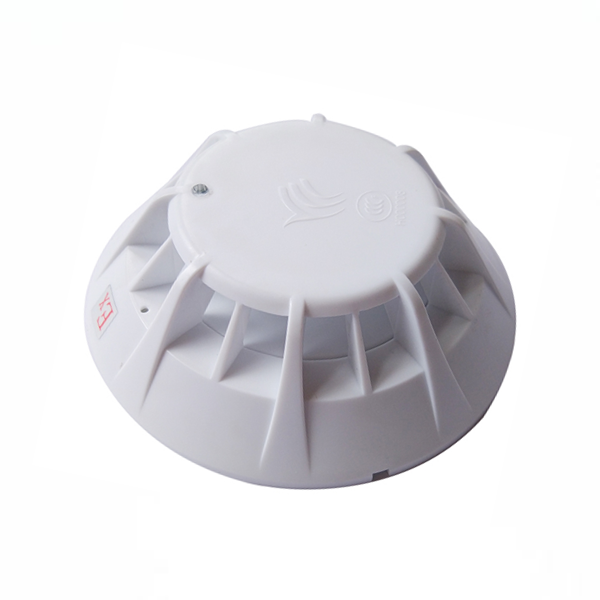

產品介紹

功能特點

內置微處理器。探測器對自身采集到的數據進行存儲、分析和判斷，具有自診斷功能。

探測器為A2R類感溫探測器，二總線，無極性，功耗低，最遠傳輸距離1500m。

輸出溫度升降曲線，可以通過控制器查看現場的溫度升幅曲線。

穩定性高，抗灰塵附著、抗電磁干擾、抗腐蝕、抗環境溫度影響能力強。

抗潮濕能力強，可適應不同氣候環境的要求。

防爆類型為本質安全型。

需配接安全柵，一只防爆安全柵后限帶≤10只防爆感溫探測器。

技術參數列表








內容	技術參數
工作電壓	DC24V(DC19-28V) 控制器提供，調制型（須通過安全柵）
工作溫度	-10…+55℃
貯存溫度	-30…+75℃
相對濕度	≤95%(40±2℃)
監視電流	≤0.3mA（24V）
報警電流	≤1mA（24V）
確認燈	監視狀態閃亮，報警常亮（紅色）
外形尺寸	Φ100mm×41mm（含底座）
線  制	二總線，無極性
編碼方式	使用專用電子編碼器
編碼范圍	1-200
保護面積	20-30㎡
防爆標志	ExibIICT6Gb
本安防爆參數	Ui≤28VDC，Ii≤93mA，Pi≤0.65W，Ci=0uF，Li=0mH
執行標準	GB4716-2005《點型感溫火災探測器》 GB3836.1-2010《爆炸性氣體環境用電氣設備第1部分：設備通用要求》 GB3836.4-2010《爆炸性氣體環境用電氣設備第4部分：本質安全型“i”保護的設備》標準




結構特征、安裝與布線

使用專用電子編碼器對探測器設定地址碼（1-200）。

適用于工業與民用建筑中存在易燃易爆氣體的危險場所（適用于1區、2區）。

安裝應按照GB3836.15-2000《爆炸性氣體環境用電氣設備第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。

必須配接安全柵，安全柵應安裝在非防爆區域，在使用時應注意接入回路的正負極性。

每只安全柵后所帶防爆型感煙探測器≤10只，每個報警回路使用安全柵的數量不得超過6只。

外形結構圖






安裝示意圖






配接底座

配接JBF-VB4301B型探測器底座。

接線示意圖與JBF4101-Ex防爆點型光電感煙火災探測器相同。

安裝注意事項

注意安全柵輸入端信號總線必須區分正負極性，否則不能正常工作。

如每個回路中有多只安全柵時，安全柵必須在輸入端并接，禁止級聯使用。

靜電危險，清潔時須用擰干的濕布擦拭。
