產品介紹

功能特點

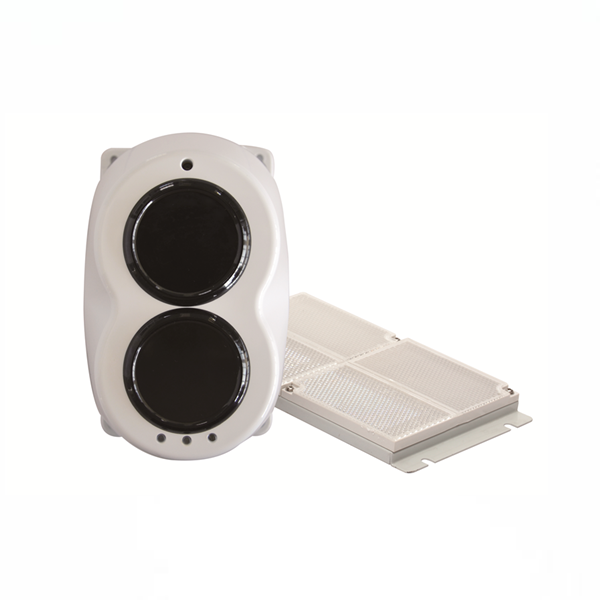

反射式線型光束感煙火災探測器, 發射接收一體化設計。

開關量信號輸出，可兼容任意廠家信號輸入模塊。

調試簡單，激光模組快速定位反射器，LED指示信號強度，調試過程無需拆卸外殼。

采用自動增益控制技術，背景信號自動補償，抗日光能力強。

內置微處理器，全功能自診斷，擾動自動過濾技術。

兩組獨立步進式精密微調，水平/垂直光學角度調整方便，校準精確。

技術參數列表








內容	技術參數
工作電壓	DC24-30V
監視電流	≤11mA
工作電流	≤34mA
工作原理	反射式、減光型
保護面積	1400㎡
最大光路方向偏差	1度
外形尺寸	185 mm× 115mm×126mm(L×W×H)
執行標準	GB14003-2005《線型光束感煙火災探測器》







結構特征、安裝與布線

探測器接入控制器回路總線時需要通過電子編碼器設置地址（范圍1~200）。

發射接收一體式，配接線型光束感煙火災探測器反光板JBF-VOP3582A無需接線。

探測器可提供無源開關量報警信號輸出。

探測距離最遠≤100米。

探測器配有激光模組和LED信號指示，整個調試過程無需拆卸外殼，調試更便捷。

外形結構圖






反光板安裝尺寸




A.單塊反射器









B.兩塊反射器









C.四塊反射器






接線端子示意圖









接線示意圖






說明

配接北大青鳥控制器系統時，需要將直流24V電源連接到“V、G”端子處，“L1、L2”接回路總線(無極性)。

配接其它廠家報警系統使用時，需要將直流24V電源連接到“V、G”端子處，“D1、D2”為故障無源輸出觸點，“F1、F2”為火警無源輸出觸點。

注：反射器無需接線。所有接線均需通過“插拔端子頭”(產品配件)與探測器進行連接。

安裝注意事項

探測器接入控制器回路總線時需要通過電子編碼器設置地址（范圍1~200）。

必須保障探測器與反射器安裝位置測量準確，探測器光路需要暢通無阻且光路周圍1m范圍內不應有固定或移動物體。

探測器、反射器應安裝在穩定可靠的建筑物表面，不應安裝到受周圍機械振動干擾較大的表面。

探測器與反射器安裝距離在5m~50m之間時，需要使用2塊反射器。安裝距離在50m~100m之間時，需要使用4塊反射器。反射器組合使用時應當擺放緊密，反射器之間不應留有空隙。
