產品介紹

功能特點

防爆類型為本質安全型，需要配接安全柵使用。

兼顧消火栓按鈕的各項功能。

內置微處理器，性能穩定。

采用SMT表面貼裝工藝，可靠性高，一致性好。

采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1000m。

電子編碼方式，可通過專用電子編碼器編址。

施工方便，施工中對導線無特殊要求，導線截面積不小于1.0mm2均可正常使用。

消火栓按鈕上的操作面板在按下后要將其復位必須使用與該按鈕配套的專用鑰匙。

本按鈕采用插拔式結構易于客戶安裝、施工、維護。

技術參數列表







內容	技術參數
工作電壓	DC19-28V控制器提供，調制型（須通過安全柵供電）
工作溫度	-10…+55℃
貯存溫度	-30…+75℃
觸點容量	DC30V/0.1A
相對濕度	≤95%RH(40±2℃)
監視電流	≤0.3mA（24V）
啟動電流	≤1mA（24V）
編碼方式	電子編碼器編碼
編碼范圍	1-200
確 認 燈	監視狀態啟動燈紅色閃亮，啟動時啟動燈紅色常亮；消防水泵啟動時回答燈綠色常亮
外形尺寸	90mm長 × 90mm寬 × 52mm高
線  制	二總線，無極性
防爆標志	Ex ib IIC T6 Gb




結構特征、安裝與布線

布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為60mm（兼容50mm安裝孔距）。

探測總線采用2×1.0-1.5mm2導線。

安裝之前用編碼器對其寫入相應地址碼(1-200)，此碼應與工程軟件中的編碼相一致。

外形結構圖






安裝尺寸圖

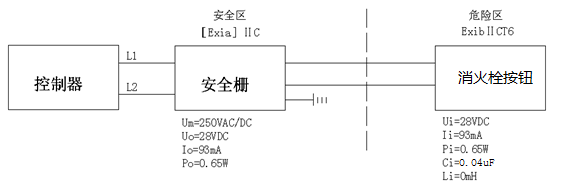

接線示意圖






說明

探測總線L1 、L2連接在端子1和端子2上。

在底座的左側、右側位置都有敲落孔(若從此敲落孔進線，需要配接防水接頭，避免從接頭處進水)，正常安裝時，建議從底部進線孔進線，可以不進行特殊的防水封堵。操作簡單，便捷。

消火栓按鈕部件建議在布線檢查后、調試之前安裝，以防止因不恰當安裝作業造成損失。

接線并檢查無誤后，將已編碼的按鈕主體插入底座，并用附件中的自攻釘將主體與底座擰緊。

本安型消火栓按鈕其它端子不用，懸空。

安裝應按照GB3836.15-2010《爆炸性氣體環境用電氣設備 第15部分：危險場所電氣安裝（煤礦除外）》的有關規定進行。并由我公司專業人員負責安裝。

安全柵須取得防爆合格證，其安裝應按其說明書的要求進行。

本安系統參數匹配須遵循如下原則：

Uo ≤ Ui；Io ≤ Ii；Po ≤ Pi；Cc ≤ Co-Ci；Lc ≤ Lo-Li 其中：Cc、Lc：安全柵到探測器之間連接電纜（或?qū)Ь€）允許總的最大分布電容和電感；Uo：安全柵的最高輸出電壓；Io：安全柵的最大輸出電流；Po：安全柵的最大輸出功率；Lo：安全柵允許的最大外部電感；Co：安全柵允許的最大外部電容；Ui：消火栓按鈕的最高輸入電壓；Ii：消火栓按鈕的最大輸入電流；Pi：消火栓按鈕的最大輸入功率；Li：消火栓按鈕的最大內部電感；Ci：消火栓按鈕的最大內部電容。 符號詳細意義見GB3836.4-2010標準。

使用注意事項

首先用電子編碼器對消火栓按鈕編碼，然后將其連接到北大青鳥系列火災報警控制器（聯動型）中進行登記。遇有火警時，按下按鈕操作面板，啟動消防泵，啟動燈常亮，控制器顯示出消火栓按鈕地址。消火栓按鈕收到消防泵的回答信號后，回答燈常亮。

特別注意

內、外接地務必可靠。

經檢驗合格的產品，不允許隨意更換元器件或改變結構，以免影響防爆性能。

維修保養時，注意保護隔爆面，所有隔爆面不得有損壞或銹蝕。

密封圈、緊固件如有損壞，應及時更換。

嚴禁帶電開蓋。

非專業人員不得隨意安裝、拆卸。

更換內部元件后，恢復密封圈到原位，擰緊盒蓋。

預留電纜長度大于1米，安裝使用時，電纜自由端應接入與使用環境相適應的防爆接線盒或設備內。

警告牌：潛在靜電電荷危險，產品在正常使用、維護和清潔時避免由靜電電荷引起點燃危險，使用在爆炸性環境中時，不應觸碰和擦拭設備，如必須擦拭，觸碰，則應在通風良好，無氣體泄漏的場所進行，并用擰干的濕布擦拭外殼，嚴禁用干布擦拭外殼!
