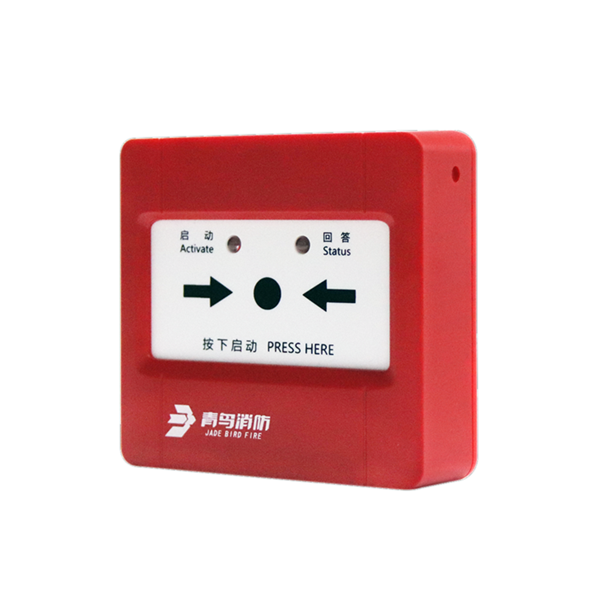

產品介紹

功能特點

內置微處理器，性能穩定。

采用SMT表面貼裝工藝，可靠性高，一致性好。

采用二總線制系統，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1000m。

電子編碼方式，可通過專用電子編碼器編址。

施工方便，施工中對導線無特殊要求，導線截面積不小于1.0mm2均可正常使用。

消火栓按鈕上的操作面板在按下后要將其復位必須使用與該按鈕配套的專用鑰匙。

手動報警按鈕采用新的卡扣結構、薄款設計。

技術參數列表







內容	技術參數
工作電壓	DC19-28V
工作溫度	-10…+55℃
貯存溫度	-30…+75℃
觸點容量	DC30V/0.1A
相對濕度	≤95%RH(40±2℃)
監視電流	≤0.3mA（24V）
啟動電流	≤1mA（24V）
編碼方式	電子編碼器編碼
編碼范圍	1-200
確 認 燈	監視狀態啟動燈紅色閃亮，啟動時啟動燈紅色常亮；消防水泵啟動時回答燈綠色常亮
外形尺寸	90mm長 × 86mm寬 × 28.5mm高
線  制	二總線，無極性
執行標準	GB 16806—2006《消防聯動控制系統》




結構特征、安裝與布線

布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上，安裝孔距為60mm（兼容50mm安裝孔距）。

消火栓按鈕采用RVS2×1.5mm2 雙絞線與控制器進行連接。

安裝之前用編碼器對其寫入相應地址碼(1-200)。

接線并檢查無誤后，扣上上殼。

外形結構圖






安裝尺寸圖






接線示意圖






說明

端子1和2分別接回路二總線L1和L2；無極性。

端子5、6正常時為常開觸點，消火栓按鈕按下時閉合。
