JBF5155輸入/輸出模塊
產品介紹
功能特點
配接北大青鳥JBF-11SF或JB-QB-JBF5010型火災報警控制器,只需兩線工作即可輸出有源信號實現對被控設備的啟、停控制,同時還可以實現主機與被控設備之間線路狀態的監視功能。
模塊應答信號采用無源閉合信號。
通過主機端設置,模塊可實現脈沖點動輸出或持續輸出,輸出形式為DC.24V/80mA。
技術參數列表
內容 | 技術參數 |
專線輸出 | DC24-28V控制器提供 |
工作溫度 | -10…+40℃ |
貯存溫度 | -20…+50℃ |
相對濕度 | ≤95%(40±2℃) |
監視電流 | ≤0.3mA(24V) |
動作電流 | ≤70mA(24V) |
確 認 燈 | 正常監視狀態:輸入動作燈紅色閃亮,輸出動作燈不亮 故障狀態:輸入動作燈不亮,輸出動作燈不亮 動作狀態:輸入動作燈紅色常亮,輸出動作燈紅色常亮 |
輸出容量 | C1啟動輸出、C0停止輸出 DC.24V/80mA |
外形尺寸 | 85mm長 × 85mm寬 ×42mm高 |
線 制 | 2線制 有極性 |
結構特征、安裝與布線
配接JBF-11SF或JB-QB-JBF5010型火災報警控制器多線手動控制盤,可通過主機設置,輸出持續/脈沖DC.24V信號。
模塊使用兩線制,區分正負極性,建議線型NH-RVS-2×1.5mm2,通訊距離≤1500米。
輸出觸點容量為:C1啟動輸出、C0停止輸出 DC.24V/80mA。
被控多線設備的動作應答采用無源動合觸點方式。
模塊終端監視電阻:反饋端10KΩ。
外形結構圖
安裝尺寸圖

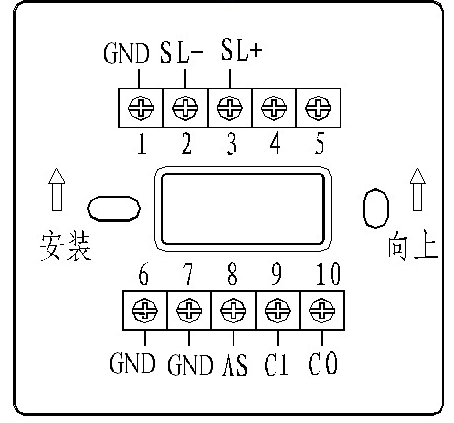

底座接線端子示意圖
說明
端子SL+(3)、SL—(2) 接報警控制器,有極性。
AS(8)和GND(1,6,7)接回答(無源動合觸點),連接在AS 和GND上的監視設備的動合端必須并聯10kΩ終端電阻。
C1(9)和GND(1,6,7)接啟動繼電器線圈兩端,繼電器線圈阻抗要求300-5 KΩ。
C0(10)和GND (1,6,7)接停止繼電器,線圈兩端繼電器線圈阻抗要求300-5KΩ。

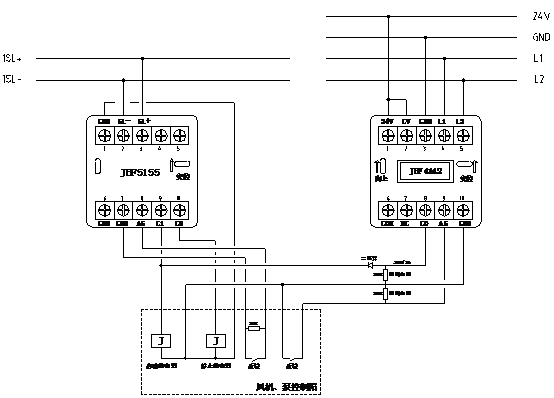

JBF5155輸入/輸出模塊脈沖點動輸出接線示意圖:
此接線方式下JBF5155輸入/輸出模塊脈沖點動輸出,按下主機相應操作鍵后,啟動(端子9)、停止(端子10)分別輸出兩組DC.24V脈沖信號;適用于自身完成啟動自保持的設備控制箱,需具備啟動、停止兩組中間繼電器。
繼電器線圈阻抗要求300-5KΩ。

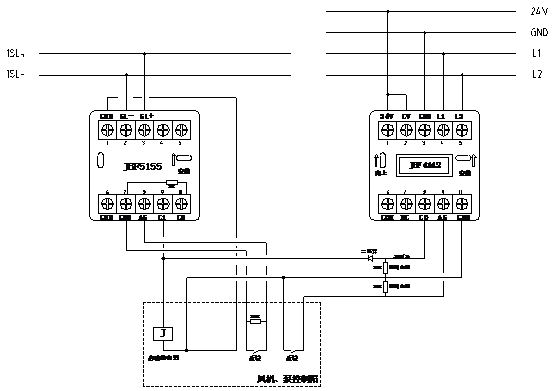

JBF5155輸入/輸出模塊持續輸出接線示意圖:
此接線方式下JBF5155輸入/輸出模塊持續輸出,啟動時(端子9)持續輸出DC.24V,停止狀態下DC.24V撤銷;適用于自身不完成啟動自保持的設備控制箱,只具備一組中間繼電器。
繼電器線圈阻抗要求300-5KΩ。
輸出方式設置方法
該模塊的輸出方式可以通過更改控制器“設置多線登記及故障檢測”菜單下的“輸出狀態”進行設置,其中“0”代表持續輸出,“1”代表單次輸出。
持續輸出時僅C1端子輸出,“啟動”狀態輸出24V電壓,“停止”狀態不輸出。
單次輸出時C1,C0都有輸出信號,“啟動”時C1輸出24V電壓,2秒后停止輸出;“停止”時C0輸出24V電壓,2秒后停止輸出。
