產品介紹

功能特點

多線系統配接非編址多線切換接口盒只需兩線即可實現對被控設備的點動控制，同時還可以實現主機與被控設備之間線路狀態的監視功能。

模塊應答信號采用無源閉合信號。

模塊終端監視電阻阻值為510Ω。

為模塊提供DC.24V電源后模塊可以實現自保持輸出。

技術參數列表







內容	技術參數
專線輸出	DC24-28V控制器提供
工作溫度	-10…+50℃
貯存溫度	-20…+50℃
相對濕度	≤95%(40±2℃)
監視電流	≤2mA（24V）
動作電流	≤20mA（24V）
確 認 燈	啟動燈—綠色，回答燈—紅色；動作時，啟動燈閃亮、回答燈閃亮
接點負載	AC220V/8A、DC.24V/7A啟動為一組常開、停止為一組常開觸點、常閉觸點
外形尺寸	85mm長 × 85mm寬 ×42mm高
線  制	多線制




結構特征、安裝與布線

配接JBF-11SF-H系列火災報警控制器多線控制盤，可輸出無源、有源信號，具備持續或點動脈沖輸出。

模塊使用4條線，2條24V電源線，2條專線控制線與主機手動控制盤連接。

JBF-155F多線切換接口盒觸點容量為：AC220V/8A。

被控多線設備的動作應答采用無源動合觸點方式。

模塊終端監視電阻阻值為510Ω。

外形結構圖






安裝尺寸圖






底座接線端子示意圖






說明

端子（1、2）SL－、SL + 控制專線端子（連接時注意極性）。

端子（3、4）AS+、AS－設備反饋端子，接收無源動合信號，終端電阻為510Ω。

端子（8、9）COM、NO1啟動輸出動合端子，觸點容量為AC220V/8A。

端子（6、7、8）NC2、NO2 、COM停止輸出動合端子，觸點容量為AC220V/8A。

端子（10、5）H+、H－ DC.24V端子，該端子連接DC.24V電源后，模塊在啟動或停止命令發出時可提供自保持觸點輸出信號，如果該端子不連接DC.24V電源，模塊在啟動或停止命令發出時可提供點動觸點輸出信號。

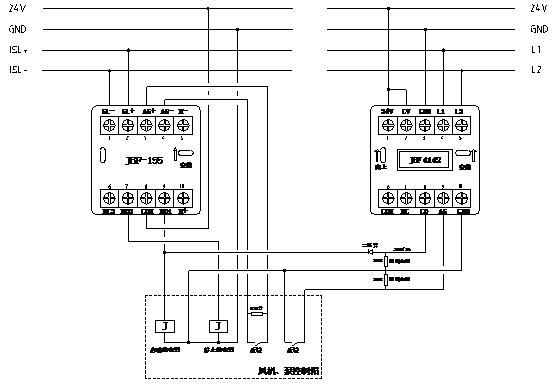

JBF-155F雙切換接口盒點動輸出接線示意圖：






此接線方式下JBF-155F雙切換接口盒點動輸出，啟動、停止時分別輸出兩組DC.24V脈沖信號；適用于自身完成啟動自保持的設備控制箱，需具備啟動、停止兩組中間繼電器。

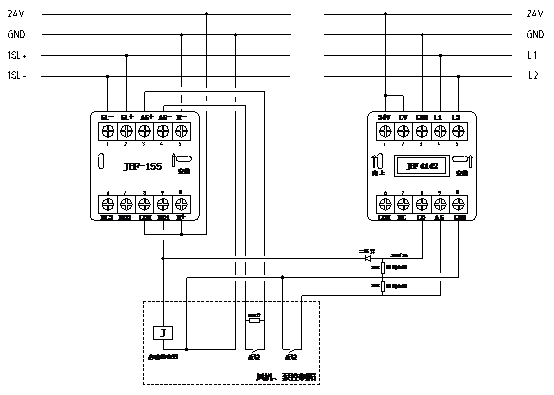

JBF-155F雙切換接口盒持續輸出接線示意圖：






此接線方式下JBF-155F雙切換接口盒持續輸出，啟動時端子（9）持續輸出DC.24V，停止狀態下DC.24V撤銷；適用于自身不完成啟動自保持的設備控制箱，只具備一組中間繼電器。
