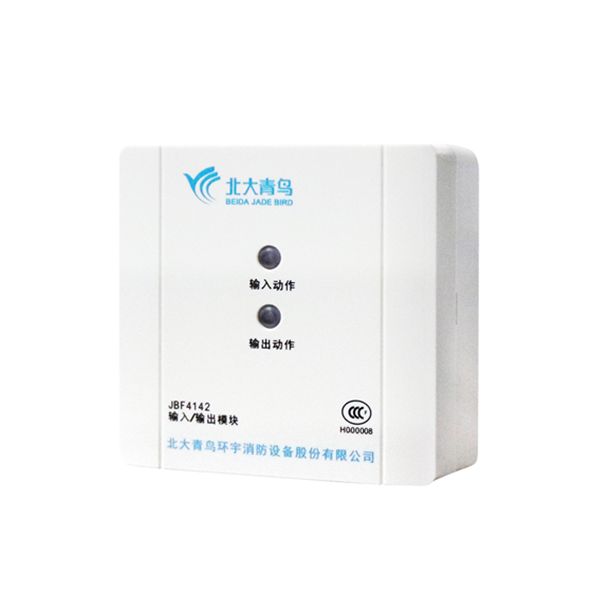

產品介紹

功能特點

內置微處理器。

24V直流電源輸入，可選擇24V有源繼電器輸出或者無源輸出。

采用SMT表面貼裝工藝。

模塊電源輸入電壓范圍廣，可在DC24V ( +10% )范圍內正常工作。

電子編碼方式，可通過專用電子編碼器。

具備狀態監測和多種故障檢測功能。

四總線通訊方式，其中信號線無極性，電源線有極性。功耗低，信號線采用ZR-RVS-2×1.5mm2雙絞線，最遠傳輸距離1500m。電源線采用NH-BV-2×2.5mm2導線。

回路信號處理電路與輸入輸出檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強。

插拔式結構，易于施工、維護方便。

模塊具有狀態監測和多種故障檢測功能。

技術參數列表







內容	技術參數
工作電壓	DC.24V聯動電源提供，區分正負極性。
回路總線	DC16-30V控制器提供，調制型，兩總線，無極性。
工作溫度	0…+40℃
貯存溫度	-20…+50℃
相對濕度	≤93%(40±2℃)
監視電流	≤0.25mA（24V）
動作電流	≤1.0mA（24V）
編碼方式	使用專用電子編碼器
編碼范圍	1-200
確認燈	監視：“輸入動作”燈紅色閃亮，“輸出動作”燈紅色閃亮。 動作：“輸入動作”燈紅色常亮，“輸出動作”燈紅色常亮。 故障：“輸入動作”燈不亮，“輸出動作”燈紅色閃亮。
輸出觸點負載	DC30V/2A
外形尺寸	85mm長 × 85mm寬 × 41mm高
線  制	四總線制（DC.24V電源線，有極性；回路總線，無極性）
執行標準	GB16806-2006《消防聯動控制系統》




結構特征、安裝與布線

編址型輸入/輸出模塊，安裝于現場，采用明裝方式。

布線施工后，通過預埋盒或使用膨脹螺栓將底座固定在墻上（使用M4螺釘），安裝孔距為60mm。

兩總線采用ZR-RVS-2×1.5mm2雙絞線；電源線采用NH-BV-2×2.5mm2導線。

可輸出一組DC.24V電平信號。

使用專用電子編碼器來設定地址碼（1-200）。

輸入/輸出模塊應答端接收被控設備動作后的無源閉合信號，通過兩總線將應答信號傳送回主機。

外形結構圖






安裝尺寸圖






底座接線端子示意圖






說明

L1（端子4）、L2（端子5）：接通信總線，無極性；

24V(端子1)、GND(端子3)：接24V直流電源，有極性；

CV(端子2)：當需要有源輸出時，將其與24V(端子1)連接；當需要無源輸出時，將其空置；

輸入功能

AS+（端子9）、GND（端子10）：接應答（無源觸點），連接在AS+和GND上的監視設備的動合端必須并聯10KΩ終端電阻；

輸出功能

CO（端子8）、GND（端子10）：接被控設備，模塊啟動后CO（端子8）輸出24V，CO和GND直接必須并聯10KΩ終端電阻。

應用實例

有源輸出



無源輸出
