產品介紹

功能特點

內置微處理器。

采用SMT表面貼裝工藝。

電子編碼方式，可通過專用電子編碼器編址。

具備狀態監測和多種故障檢測功能。

二總線，無極性。功耗低，信號線采用ZR-RVS-2×1.5mm2雙絞線，最遠傳輸距離1500m。

回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，模塊穩定性高，抗干擾能力強；

插拔式結構，易于施工、維護方便。

模塊具備狀態檢測和故障檢測功能。

技術參數列表







內容	技術參數
工作電壓	DC16-30V控制器提供，調制型
工作溫度	0…+40℃
貯存溫度	-20…+50℃
相對濕度	≤93%(40±2℃)
監視電流	≤0.25mA（24V）
報警電流	≤1.0mA（24V）
編碼方式	使用專用電子編碼器
編碼范圍	1-200
確認燈	監視狀態：“輸入動作”燈閃亮（紅色） 故障狀態：“輸入動作”燈不亮 動作狀態：“輸入動作”燈閃亮（紅色）
外形尺寸	85mm長 × 85mm 寬× 41mm高
線  制	二總線，無極性
執行標準	GB16806-2006《消防聯動控制系統》




結構特征、安裝與布線

JBF4132輸入模塊，安裝于現場，采用明裝方式。

在安裝位置將模塊盒固定（使用M4螺釘），安裝孔距為60mm。

兩總線采用ZR-RVS-2×1.5mm2雙絞線。

使用專用電子編碼器來設定地址碼（1-200）。

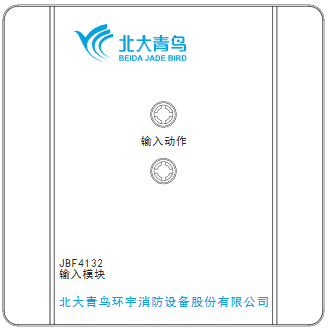

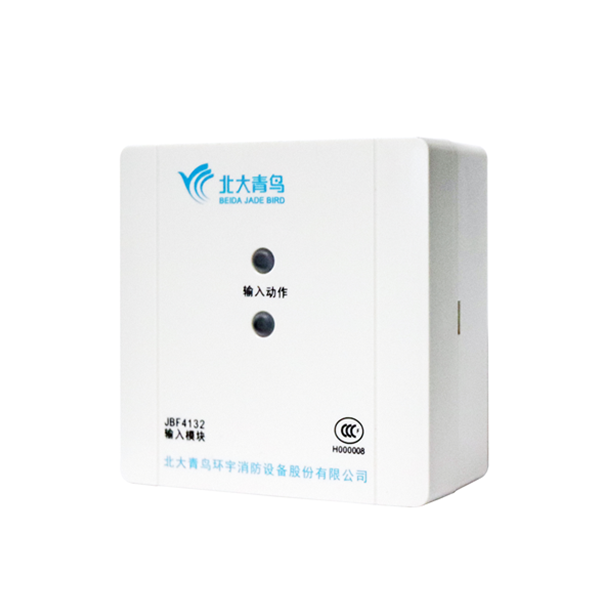

外形結構圖



安裝尺寸圖

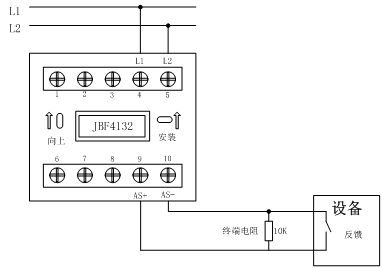

底座接線端子示意圖






說明

L1（端子4）、L2（端子5）：接通回路總線，無極性；

AS+（端子9）、AS-（端子10）：接應答（無源觸點），連接在AS+和AS-上的監視設備的動合端必須并聯10KΩ終端電阻；

應用實例
