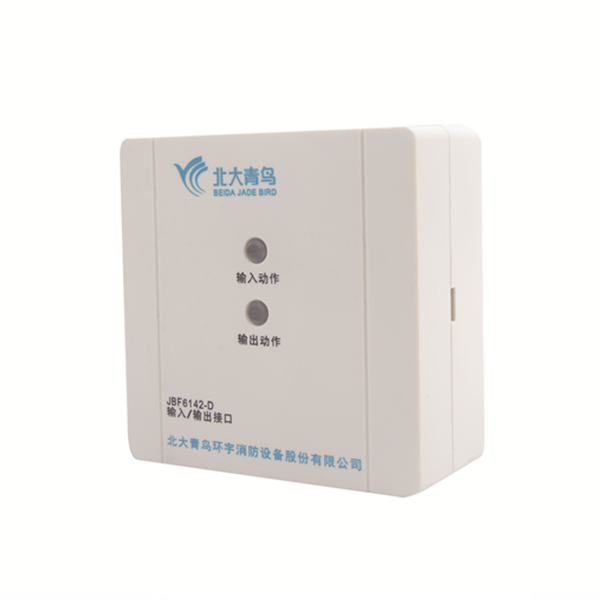

產品介紹

功能特點

內置微處理器；

接口模塊正常工作時需要DC24V電源；

采用無極性二總線技術，最大通訊距離可達1500m；

模塊輸入、輸出線路間采用電氣隔離設計，避免因?yàn)殄e(cuò)誤接線導致對系統的損壞；

電子編碼方式，可通過專用電子編碼器編址；

輸入、輸出端線路具備故障檢測功能。

技術參數列表










內容	技術參數
回路總線	調制型，二總線，無極性
監視電流	<0.1mA  DC24V
輸出容量	DC24V/300mA
編碼方式	電子編碼器編碼
編碼范圍	1-252
輸入指示燈	監視狀態：“輸入動作”燈紅色閃亮。 動作狀態：“輸入動作”燈紅色閃亮高亮。 故障狀態：“輸入動作”燈紅色連續閃亮兩次。
輸出指示燈	監視狀態：“輸出動作”燈紅色閃亮。 動作狀態：“輸出動作”燈不亮。
外形尺寸	（長 ×寬×高）85mm × 85mm× 41mm

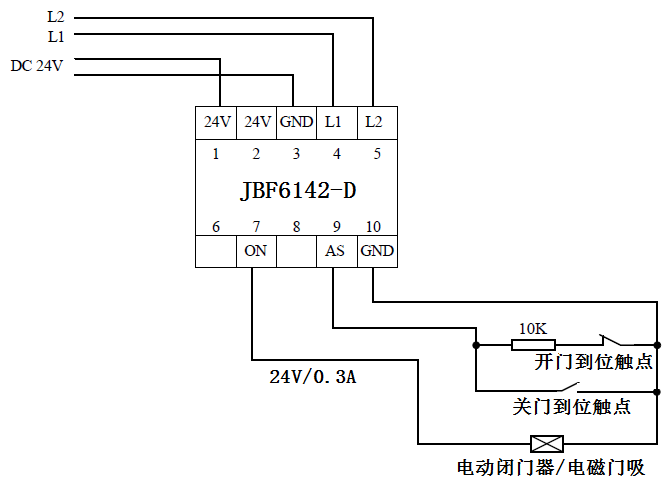

接線說明

L1（端子4）、L2（端子5）連接回路總線，無極性；

24V(端子1)、GND(端子3)連接24V直流電源，有極性；

AS（端子9）、GND（端子10）連接電動閉門器上的關門到位信號（無源觸點）；

端子AS和GND連接的被監視設備動合端須并聯10KΩ電阻，以實現對輸入線路的檢測功能；

ON(端子7)、GND（端子10）連接電動閉門器。接口模塊正常狀態下ON端（7）持續輸出24V，確保防火門正常開啟。接口模塊被啟動后，ON端停止輸出24V，電動閉門器在機械力的作用下關閉；

應用說明

該模塊與安裝在常開防火門附近，與防火門上的電動閉門器（電動定位）、 電動門吸進行連接，用以在火災發生時通過操作防火門監控器對防火門進行遠程關閉，并接收防火門是否關閉正常的信號。
