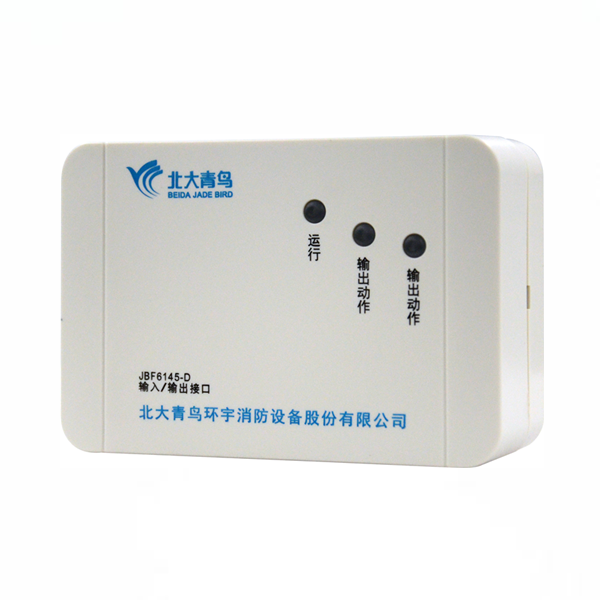

產品介紹

功能特點

內置微處理器；

采用SMT表面貼裝工藝；

24V直流電源輸入， 24V有源繼電器輸出；

接口電源輸入電壓范圍廣，可在DC 16-30V范圍內正常工作；

通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達 1500m；

施工中建議使用雙絞線，導線截面積不小于1.5mm2；

回路信號處理電路與輸入/輸出檢測信號處理電路實現電氣隔離，接口穩定性高，抗干擾能力強；

電子編碼方式，可通過專用電子編碼器編址；

本接口采用易于客戶施工、維護的插拔式結構。先安裝底座，線路檢查完成后再裝主體進行開通調試；

具備狀態監測和多種故障檢測功能。

技術參數列表







內容	技術參數
電源輸入電壓	DC 16-30V
回路總線	調制型，二總線，無極性
工作電流	＜0.1mA
輸出容量	DC24V/1A
編碼方式	電子編碼器編碼
編碼范圍	1-252
指示燈	監視：“運行”燈紅色閃亮，“輸出動作”燈紅色閃亮。 動作并應答：“運行”燈紅色閃亮高亮，“輸出動作”燈紅色常亮。 故障：“運行”燈紅色連續閃亮兩次。
外形尺寸	（長 ×寬×高）180mm × 82mm× 43mm




主要用途及適用范圍

輸入/輸出接口，安裝于現場，適用于采用機械定位的電動閉門器或門磁開關類設備進行狀態監測。具備完善的故障檢測功能（包括輸出端、應答端的斷路，短路和24V電源掉電檢測）。

編碼型輸入/輸出接口與防火門監控器一起，應用于兩總線防火門子系統中，無縫兼容青鳥火災報警控制器互聯協議，火警及故障信息可與青鳥火災報警控制器互聯、互通。

滿足國家標準GB29364-2012。

適用于賓館客房、辦公樓、圖書館、影劇院郵政大樓等公共場所。

使用環境條件

工作溫度：-10～+50℃

貯存溫度：-20～+50℃

相對濕度：≤96%(40±2℃)

工作原理

該輸入/輸出接口內嵌微處理器，微處理器實現與防火門監控器的通訊、電源掉電檢測、輸出控制、應答信號邏輯狀態判斷、輸入和輸出線路故障檢測、狀態指示燈控制。該接口專門針對雙常開門設計；為雙路輸出、單路輸入接口，占用一個回路地址點，編址范圍1-252。具備兩路控制輸出，一路反饋輸入，可以同時控制雙開門的兩個閉門器；當雙開門的左右兩扇門完全關閉到位時才報關門成功；左右門關閉時間間隔出廠默認值為6秒，該時間間隔可用編碼器JBF6480調節，調節范圍為1-30秒；具備線路檢測功能。

該接口配合通電關門閉門器使用。以實現控制雙常開防火門關閉（該類閉門器為點動型，機械定位，如果需要啟動關門，則需提供瞬間24V脈沖）。接收防火門監控器的啟動命令，輸出繼電器動作并點亮對應的“輸出動作”指示燈；在接收到外接設備傳來的應答信號后，將信息傳送到防火門監控器并“運行”指示燈閃亮高亮。

該接口可以監視常開門是否開啟到位 、閉門器啟動后常開門是否關閉到位。（開啟到位和關閉到位需閉門器具備開門到位和關門到位反饋信號），并同時可對輸入/輸出接口與閉門器或門磁開關之間的連接線路狀態進行監測。
