產品介紹

功能特點

內置微處理器；

采用SMT表面貼裝工藝；

本品電源輸入電壓范圍廣，可在DC 16-30V范圍內正常工作；

通信采用二總線技術，無極性要求，在保證低功耗的同時使傳輸距離最遠達1500m；

施工中建議使用雙絞線，導線截面積不小于1.5mm2；

回路信號處理電路與輸入檢測信號處理電路實現電氣隔離，穩定性高，抗干擾能力強；

電子編碼方式，可通過專用電子編碼器編址；

本品易于客戶施工、維護，只需參照安裝要求將產品安裝于門框和門面上，線路檢查完成后即可進行開通調試；

具備狀態監測和故障檢測功能；

技術參數列表







內容	技術參數
回路總線	調制型，二總線，無極性
工作電流	＜0.1mA
編碼方式	電子編碼器編碼
編碼范圍	1-252
指示燈	監視：“狀態”燈紅色閃亮。 故障：“狀態”燈紅色連續閃亮兩次。

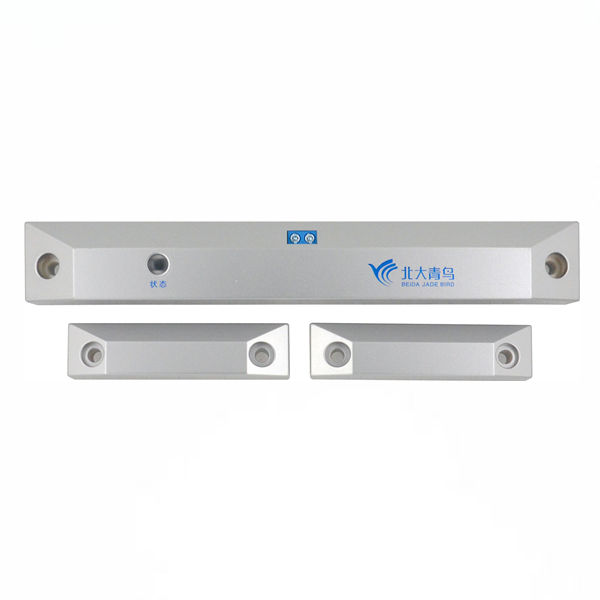

外形尺寸	JBF6132-D（長 ×寬×高）200mm× 30mm× 20mm JBF6132-DS（長 ×寬×高）100mm× 30mm× 20mm










主要用途及適用范圍

類型屬輸入接口，安裝于現場，用于對常閉門進行狀態監測。

編碼型，與防火門監控器一起，應用于兩總線防火門子系統中，滿足國家標準GB29364-2012。

適用于賓館客房、辦公樓、圖書館、影劇院、郵政大樓等公共場所。

使用環境條件

工作溫度：-10～+50℃

貯存溫度：-20～+50℃

相對濕度：≤96%(40±2℃)

工作原理

本品內嵌微處理器，微處理器實現與防火門監控器通訊、故障檢測、狀態指示燈控制。JBF6132-D專門針對雙常閉門設計，直接接入防火門監控器的回路線使用，不需要再搭配額外的模塊即可完成對常閉門的監視，可以同時監控雙門的左右兩扇門，任何一扇門未關閉到位都會報出門異常。JBF6132-DS專門針對單常閉門設計，直接接入防火門監控器的回路線使用，不需要再搭配額外的模塊即可完成對常閉門的監視。兩種接口均占用一個回路地址點，編址范圍1-252，實時監控常閉門的狀態，并將異常狀況及時上報監控器。
