產品介紹

功能特點

防火門控制及狀態監測功能：手動、自動關閉常開防火門；實時監控常開或常閉防火門的狀態信息，并進行上報和顯示。

聯網功能：監控器可以與青鳥報警控制器進行無縫連接；防火門監控器也可以自行組網，組網的監控器可設置為集中機或者區域機，集中機可對所有區域機進行控制和顯示，包括跨機啟動區域機防火門以及顯示區域機事件和信息等；可接收來自中控室的CRT通信或者火災報警控制器的消防報警指令。

接收火警功能：監控器與青鳥火災報警控制器聯網后，可以通過設置進行有選擇的實時接收來自火災報警控制器發出的火警信息，以實現對相關防火門的自動控制。同時監控器還會將上述的報警、聯動信息進行自動存儲。

故障報警功能：監控器的各個功能板卡、電源以及該監控器所連接的各種功能模塊一旦出現問題，監控器會在第一時間報出故障。

防火門狀態處于異常狀態時，監控器也會第一時間報出故障，例如常閉防火門處于異常打開狀態、常開防火門處于異常關閉狀態等。

門的屏蔽與開放功能：系統運行過程中有防火門發生損壞，在更新部件之前可將其屏蔽，更新部件后再開放。防火門被屏蔽后將不能被控制，同時監控器屏幕上將顯示被屏蔽防火門的相關信息。只要系統中有部位被屏蔽了，面板上的屏蔽指示燈就會常亮。

查詢功能：可以通過查詢菜單，查詢到相關信息，包括：防火門注釋信息、在線接口模塊的類型及狀態、模塊與防火門匹配信息、接收火警地址段、防火門與接口的對應關系等。

信息存儲功能：監控器具有歷史信息實時存儲功能，最大存儲容量約為100000條，可以查詢到監控器開、關機、復位、火警、各種故障、防火門的啟動等歷史記錄信息。

權限管理功能：監控器具有二級密碼權限管理，確保監控器不會被誤操作。

電源管理功能：監控器采用了一臺具有雙路輸出功能的消防電源，分別為監控器、現場輸入/輸出接口模塊供電和為現場電動閉門器、電磁釋放器等設備供電；同時壁掛防火門還配置了兩節DC12V/7AH的備用電池，大容量防火門配置了兩節12V/24Ah的備用電池，確保系統持續工作；

繼電器功能:監控器配備有2組輸出觸點，分別輸出故障信息和火警信息。

自檢功能:監控器具有自檢功能。

技術參數列表




	JBF-61S20	JBF-61S20-G	JBF-61S20-T
執行標準	GB 29364-2012《防火門監控器》
單機容量	252點	16×252點	16×252點
系統容量	最大支持99臺監控器聯網，系統總?cè)萘?99×252個編址點；	最大支持99臺監控器聯網，系統總?cè)萘?9×16×252個編址點；	最大支持99臺監控器聯網，系統總?cè)萘?9×16×252個編址點；
手動操作按鍵	1×60 個	6×90個	7×90個
顯示功能	監控器采用7英寸真彩液晶顯示屏，全中文菜單，實時顯示系統信息以及門事件、故障、屏蔽和火警等信息；
信息存儲	最大存儲容量約為100000條；
權限管理	二級密碼權限管理；
對外接口	網口、CAN、USB、RS232、黑匣子接口（具備“黑匣子功能”）；
繼電器	2組繼電器輸出觸點，分別輸出故障信息和火警信息；
自檢功能	具有自檢功能；
主電	電壓在AC220V 85~110%，頻率50±1Hz；
主電源容量	系統電源容量24V/2A，輔助電源（聯動電源）容量為24V/3A；	系統電源容量24V/10A，輔助電源（聯動電源）容量為24V/10A；	系統電源容量24V/10A，輔助電源（聯動電源）容量為24V/10A；
備用電源容量	2節12V/7Ah	2節12V/24Ah	2節12V/24Ah
設計功耗	20W	80W	80W
工作環境	0℃～+40℃
聲壓級	聲壓級：65dB~85dB
機箱尺寸 （長×寬×高）	440mm×124mm×540mm	550mm×480mm×1770mm	1080mm×800mm×1245mm







監控器外觀及內部結構圖

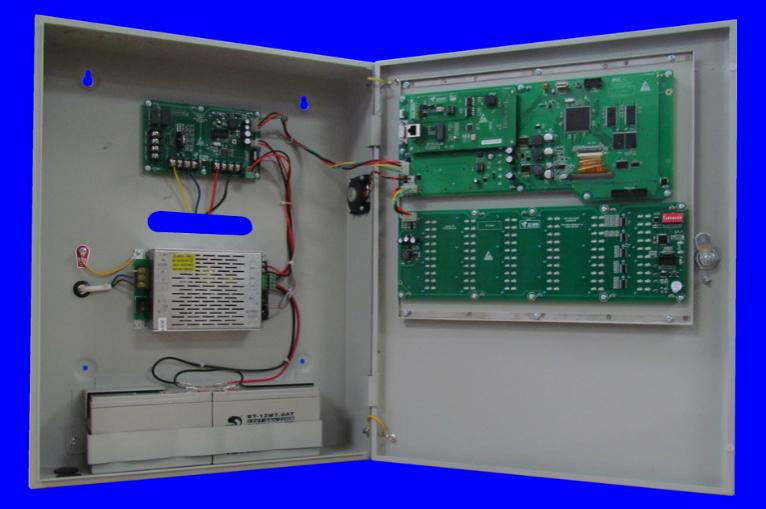

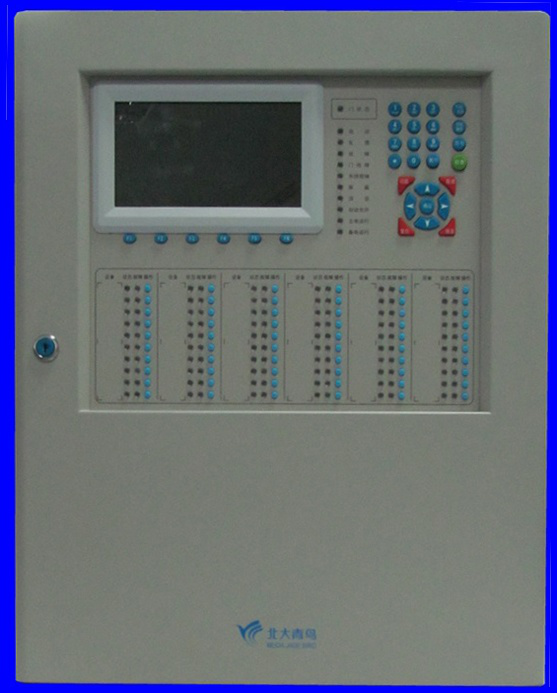

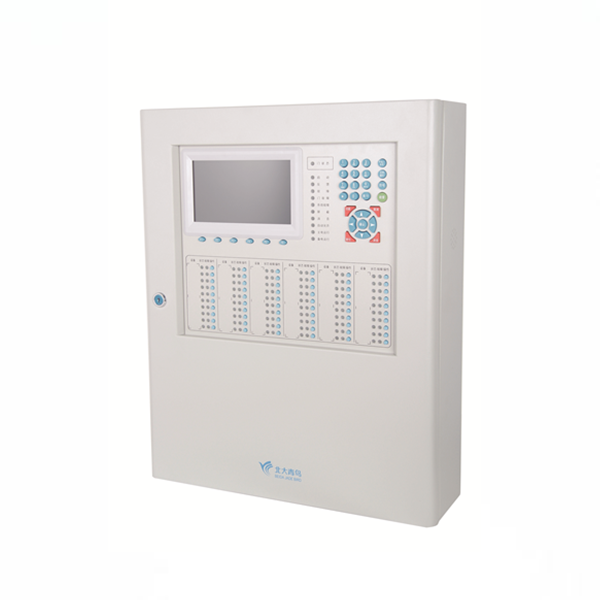

JBF-61S20壁掛機正面外觀及內部結構圖

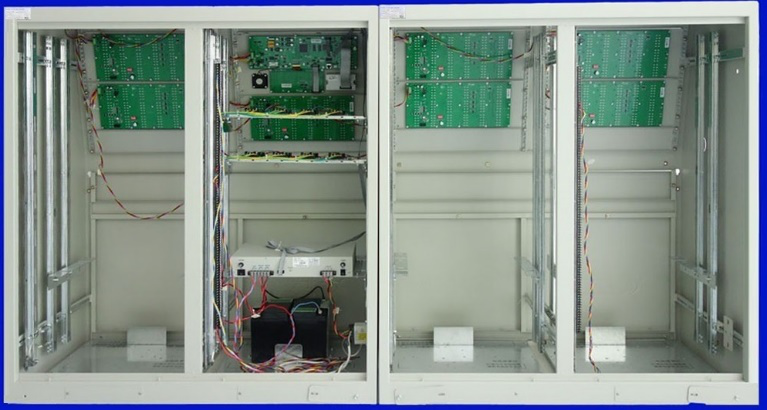

JBF-61S20-T臺式機正面外觀及臺式機內部

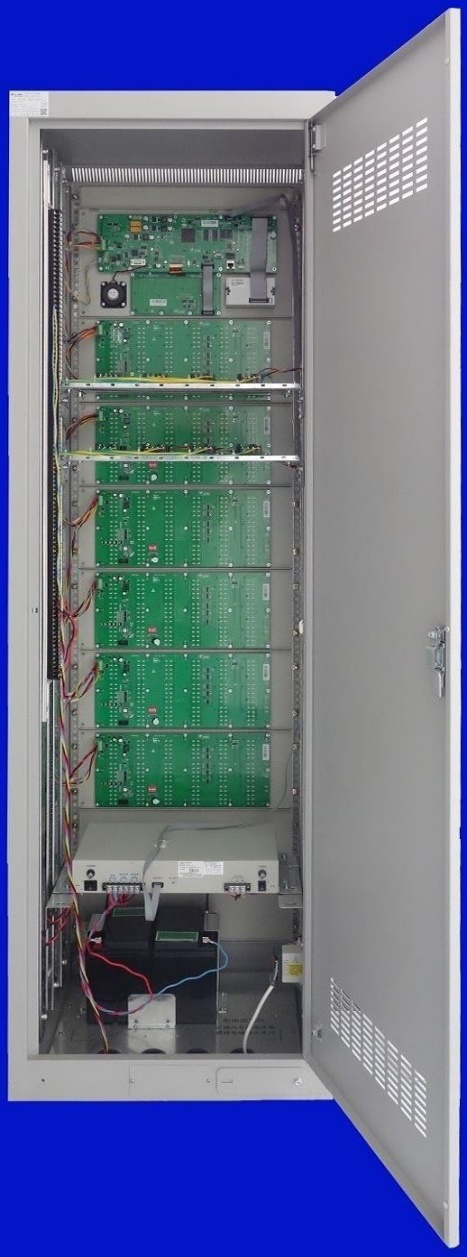

JBF-61S20-G柜式機正面及柜式機內部
