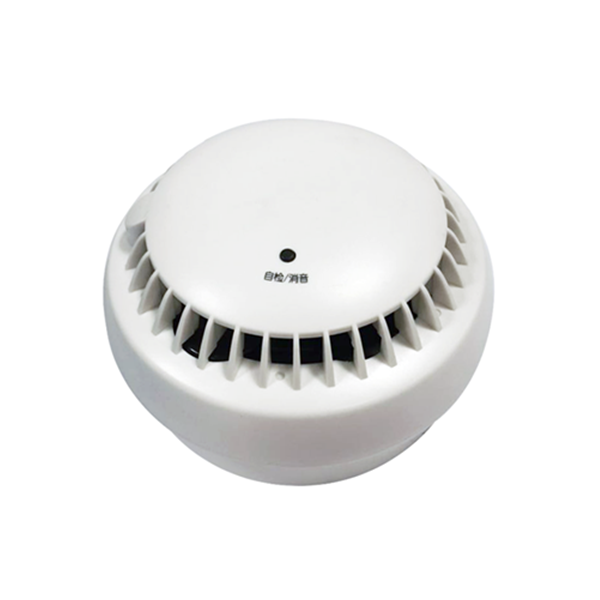

產品介紹

功能特點

采用散射光原理，電池供電，獨立式安裝。

精確的煙霧監測及通過對迷宮信號的智能分析，保證其出色的安全性能。

高性能迷宮防止誤報。

精確調整探測器特性，及時地對火災進行可靠的探測。

具備全電子式自動檢測功能。

報警聲：大于 80dB。

技術參數列表








內容	技術參數
額定工作電壓	DC3V
工作溫度	-10…+50℃
最大風速	5m/s
相對濕度	≤95%(40±2℃)
指 示 燈	紅色（報警）
外形尺寸	Φ100mm×H59mm
電池平均使用時間	3年
報警音量	＞80dB（A）/3m
重  量	約126克（不含電池）
執行標準	GB20517-2006《獨立式感煙火災探測報警器》




結構特征、安裝與布線

采用螺絲安裝時，首先將底座用螺釘緊固在頂棚，指示燈朝向易于觀察的方位（如： 門口）。

將電池放置到電池倉內，然后進行探測器自檢。

最后，將探測器嵌入底座，順時針方向旋轉，當自對位完成時探測器會進一步嵌入底座，繼續順時針旋轉約 15°，探測器安裝到位。

外形結構圖

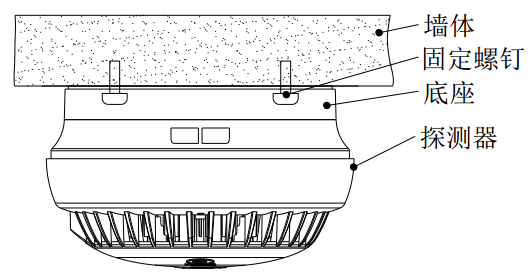

螺絲安裝示意圖









粘貼式安裝示意圖






安裝注意事項

每次上電后 13-15秒 左右，蜂鳴器長鳴約 2秒為 NB 模塊初始化。自檢操作：探測器上電后會立即閃亮一下，用于指示上電成功，這時探測器進入正常運行狀態，此時按住自檢按鍵不松開，3 秒后探測器啟動自檢，指示燈按照綠、黃、紅顏色依次閃爍后紅色常亮并伴隨蜂鳴器聲響，證明探測器正常運行；松開自檢按鍵，探測器進入正常運行狀態。

在探測器上電后，請務必進行以上自檢操作，確保按下自檢按鍵，探測器發出聲光火警信號，并進入正常運行狀態，如果按鍵按下無聲光報警信號，請取下電池，檢查電池扣接觸是否良好，并重新上電并自檢。

如果沒有安裝電池，探測器底座將不能正常裝入探測器。
